磨煤机热风隔绝门保护装置

一、 磨煤机热风隔绝门防止误操作安全技改的必要性

2016年2月23日，长山热电厂检修维护部锅炉车间工作负责人张某某办理了“1号炉C磨煤机内部检查”工作票，于当日中午开始检修工作，计划25日16时30分结束。2月25日13时40分，三人进入1号炉C磨煤机入口热风道内进行作业，另一工作班成员在热风道外监护。“1号炉C磨煤机内部检查”工作票许可期间，同时有一张1号炉C磨煤机冷风门调试工作票，调试人员走错间隔，走到热风调门处，送仪用气源，将其就地打开。14时13分，C磨煤机热一次风气动插板门被就地开启，事故导致三人抢救无效死亡。

暴露的问题

    ● “两票”管理制度执行不严格，超范围工作。实际工作内容是“1号炉C磨煤机热风道焊补”，工作内容超过工作票“1号炉C磨煤机内部检查”范围。

    ● 工作票和动火工作票的工作负责人张某某不在现场，也没有指定现场临时工作负责人。

    ● 在烟道内工作人员均为后增加工作班成员，无现场安全风险交底记录。

    ● 安全措施不彻底。工作中虽然断开了C磨煤机热一次风气动插板门控制气源，但插板门控制柜电磁阀未断电，措施不彻底。

    ● 无有效防止误操作的手段。

    ● 有限空间作业安全管理不到位。

    ● 工作人员安全意识淡薄，没有主观风险意识。

    ● 监护人不到位，没有很好的履行监护职责。

   这个事故再次证明，安全管理中，除了各项管理制度健全及严格执行外，有效防止误操作的手段也是非常重要的事项。



二、 磨煤机热风隔绝门防止误操作的方案

2.1  磨煤机热风隔绝门工作原理

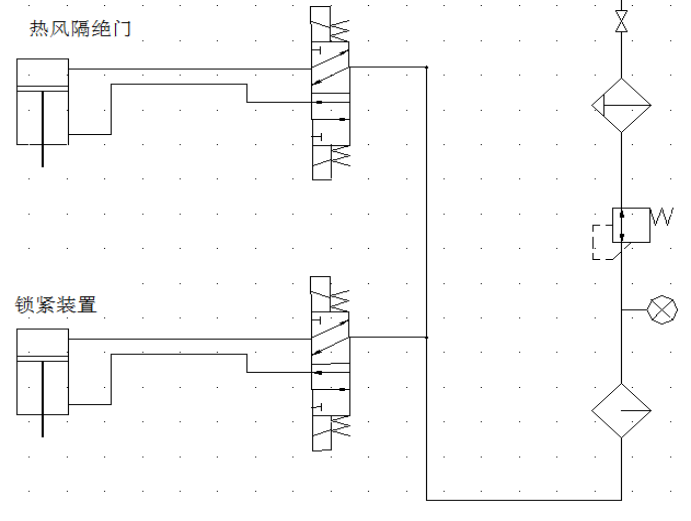

       磨煤机热风隔绝门一般为气动执行机构，也有单位使用电动执行机构。通常采用气开/气关型双控执行机构，并配有锁紧气缸，如下图1。此执行机构是一个组合执行机构，分两个气缸组成，一个是起关断作用的启闭气缸，另一个是锁紧气缸。

      阀门关闭时，先关闭主气缸，然后再关闭锁紧气缸，对风门挡板进行压紧，防止漏风。同时防止主气缸自行打开。

主气缸开启时需先打开锁紧气缸，锁紧气缸的执行机构到开位后，启闭气缸才能开启。同时这两个阀门的结构均为活塞式气缸门，无弹簧，只有一侧进气另一侧排气时阀门才能动作，如果没有人为操作，断气或断电阀门均不动作。



图1

2.2  存在的问题：

    2.2.1 断气不断电的情况下，冷、热风关断门，压缩空气管道内的残余气体，就地控制柜按钮、电磁阀手动拨钮和DCS操作时，关断门能开启1至5cm。开度大小视阀门松紧程度和管路气体容量而定。

   2.2.2 断电不断气情况下，冷、热风关断门在DCS和就地控制柜外按钮不能操作。但关断门能通过电磁阀手动拨钮开启。

   2.2.3 断气断电情况下，通过就地电磁阀手动拨钮，关断门立即开启，开度1至5cm。开度大小视阀门松紧程度和管路气体容量而定。

   2.2.4 断气断电情况下，同时做好安全措施后，同样存在很容易进行违章送电送气打开热风隔绝门可能，而对于有限空间作业这么重要的安全管理要求，一个能轻易被突破的安防措施显然是不行的。

三、解决的办法

   3.1严格执行规范“两票”管理制度、加强受限空间作业管理；

   3.2 增加可靠的气路闭锁装置，大大降低安防措施被突破的可能性；

方案一：

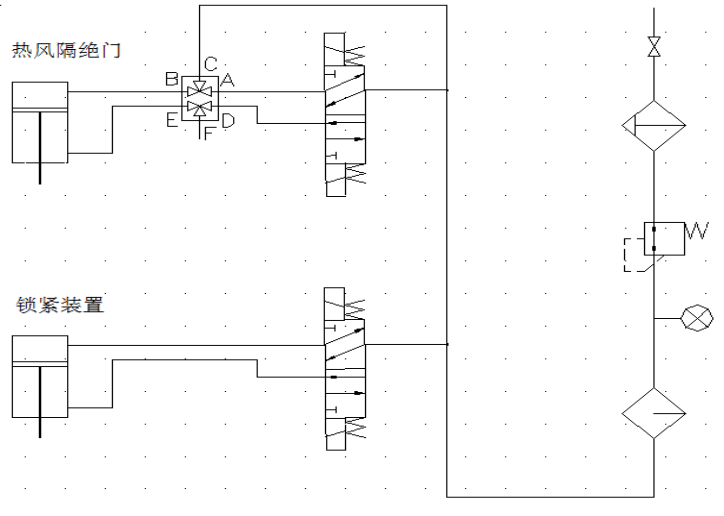

   在磨煤机热风隔绝门控制电磁阀与气缸之间增加一只带闭锁功能的二位六通换向阀（ZGV-SS-2-D,如图2）。



图2

       磨煤机热风隔绝门正常使用时，二位六通换向阀置正常位，B—A通、E—D通，电磁阀与气缸常规联通。

       磨煤机热风隔绝门因事项需要关闭时，将二位六通换向阀切向检修位，B—C通、E—F通, 热风隔绝门开气缸管路通过二位六通换向阀与大气连通（F口），热风隔绝门关气缸管路通过二位六通换向阀与气源母管（C口）连通，保证热风隔绝门关到位；无论电磁阀是否有电、热风门气源是否切断或是就地操作手动拨钮，都无法开启阀门。二位六通换向阀设置有防止解锁的装置，运行人员可以悬挂安全隔离锁并带走钥匙，防止人为操作失误。

方案二：

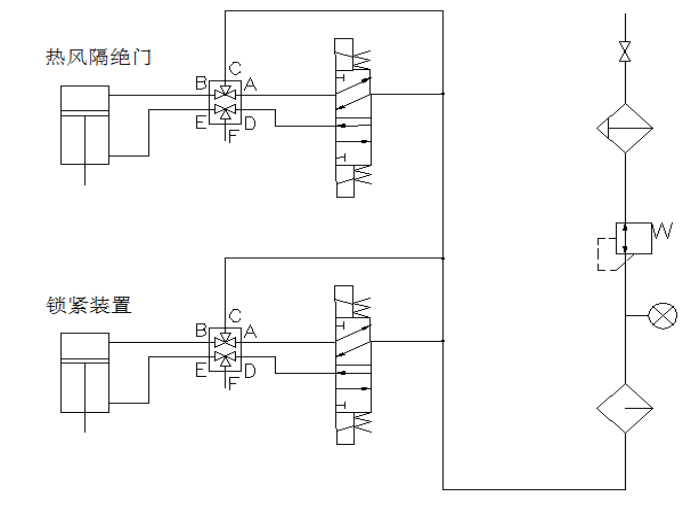

      更为安全的方式为热风隔绝门及锁紧装置各安装一套二位六通换向阀（如图3），实现热风隔绝门及锁紧装置有效闭锁，防止人为操作失误。



图3

四、六通换向阀技术参数及特点

    4.1  型号：TA-ZGV-SS2D；材质：304不锈钢；DN25，PN16；阀体：CF8M

    4.2  结构设计合理、紧凑，安装方便；

    4.3  二位六通设计，具有安全防止解锁的装置；
