产品特征

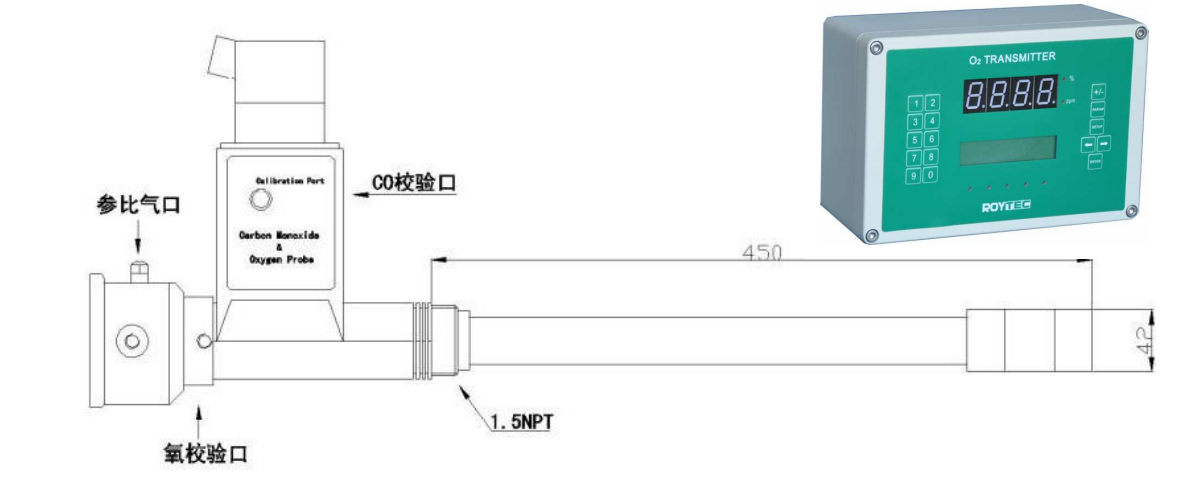

ROYTEC 6330TA氧气和一氧化碳分析系统
（一氧化碳浓度0-10000ppm，氧浓度量程0-100%）
（一） Roytec 6330TA 氧气和一氧化碳分析系统简介
应用范围
应用于电力、钢铁冶金、石油化工等工业领域燃烧或者燃烧后烟气中一氧化碳及氧浓度的测量燃烧后烟气中一氧化碳及氧浓度的测量。
技术特点
本系统采用氧化锆探头直插测氧，再配合取样系统及高品质的一氧化碳传感器测量烟气一 氧化碳含量，二者互不影响，保证了测量数据的稳定可靠。
（二） 分析仪技术参数
1、显示功能
● 2×20 位液晶显示模块，显示英文和数字, 背光可设置
● 在测量状态时，液晶模块显示内容：
上行显示一氧化碳含量、传感器电势、氧化 锆探头温度、输出毫安电流
下行显示氧含量、氧电势、仪器内部温度、 输出毫安电流
● 4 位 LED 数码管显示氧含量，便于远距离查 看，可设置打开或关闭显示
2、测量及显示范围
氧含量
● 测量范围 0—100%
● 显示范围 0.01%—99.99%
一氧化碳含量：
● 测量范围 0—4000ppm（0-10000ppm 可选） · 显示范围 1—9999ppm
3、测量精度
氧：
● ±1% 相对精度
● ±0.5% 重复性精度
一氧化碳:
● 量程的±5%相对误差
4、测氧探头温度控制
● 探头加热控制温度可在 1000℃以下任意点 设定， 出厂设置为 700℃
5、压力补偿功能
● 通过设置被测气体压力数值对氧测量误差进 行补偿
6、标准气校准
具有几种校准方式：
● 单点校准
使用一种标准气校准探头
● 两点校准
两种标准气校准探头
7、两路标准电流输出
● 光电隔离 4—20mA（或 0—10mA）两路有源标 准电流输出， 负载 600-1200 欧姆
● 第一路输出对应氧量
● 第二路输出对应一氧化碳
● 标准输出电流为有源浮空输出，用户接收信 号的端口必须是无源的
8、输出范围设置
● 电流输出的量程可在 1%—99.99%的氧量值和 100—9999ppm 的一氧化碳值之间任意设置，输 出毫安电流在量程范围内线性对应
9、通讯接口（可选功能）
● 串行输入输出口 RS232
● 网络通讯口 RS485
● 现场总线通讯协议选件
10、自动吹扫
● 定时控制电磁阀通断压缩气体，清除附着在探头上的粉尘等污物·自动吹扫期间，锁定输出
11、输出阻尼
● 根据系统需要，设置输出阻尼参数，平滑数据
12、电源
● 220VAC 50Hz
13、环境温度和湿度
● 温度 0C一55℃
● 湿度 5-95%RH (无结露)

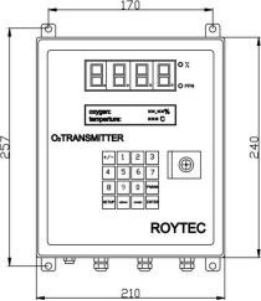

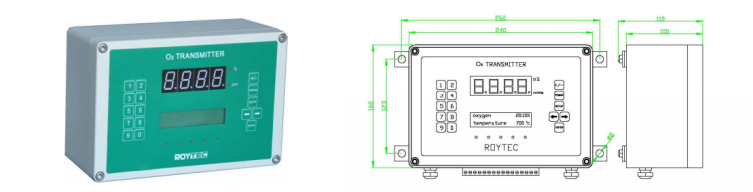

14、机箱外形尺寸
● 160 高X240 宽X100 深，约 4Kg
● 铸铝外壳墙挂或者表面安装，IP66 防护等级机箱
（三）氧化锆探头技术参数
介绍
Roytec 211 系列氧化锆氧探头实时测量在锅炉、熔炉、窑炉、退火炉、加热炉、干燥器、无铅焊接炉、试验箱以及各种工艺及燃烧过程中或工艺及燃烧后排出气体中氧的含量。测氧 范围从 10-30 至 100%氧浓度。可直接承受的工作 温度可从环境温度至 900℃高温。
Roytec 211氧化锆氧探头采用了技术水平世界 领先的氧化锆锆管元件，能抗击热冲击、耐腐 蚀。氧化锆元件具有很强的抗老化特性，具有 超群的测量稳定性、重复性和可靠性。
特点
1、直插式氧化锆氧气检测器
2、本地电势不漂移，不需要周期性校准。测量 数据真实、准确、稳定、可靠
3、超宽温度范围（探头0-900℃,锆管本身达1400℃), 抗热冲击
4、耐腐蚀,可用于被测气体含硫量高的恶劣环 境
5、具有世界领先的耐水破坏的性能
6、测量范围宽，达到0-100%O2
7、可完全不使用过滤器避免堵塞，或使用两节 合金过滤器形成气体流通通道减少堵塞，钛合金过滤器抗磨损
8、可承受高达10个大气压冲击
9、抗磨损设计，三层的外套管保护锆管防磨损，由于特殊结构，即使外保护管全部磨穿，锆管也不会破坏
10、结构简单，便于维护探头内部的锆管、电极及加热组件全部可 从探头接线盒处抽出维修更换，不需拆下安装 在现场的探头

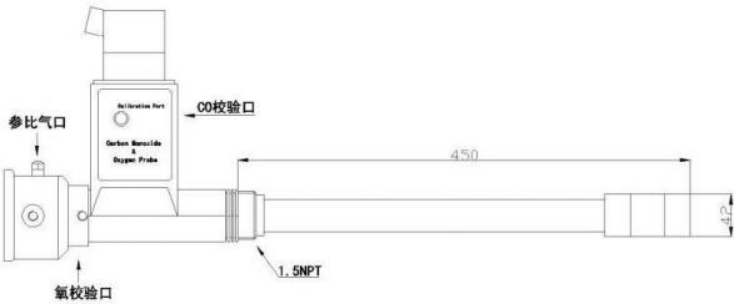

技术指标
1、测量范围
● 0—100% O2
2、测量分辨率(O2)
● 1×10-30% O2
3、响应时间
● 小于4秒 7、探头长度
(锆管反应时间小于100毫秒) ·有各种标准长度，也可按要求订制
4、被测气体温度
● 900℃以下
● 3/2”BSP或NPT
5、环境温度和湿度
● 也可提供转接法兰，通用法兰标准为DN65
● 温度 0—100℃ 9、校验气孔接口
● 湿度 5—95%RH（无凝结）
● 1/8”NPT阴螺纹，配Φ6mm气管
6、探头外壳材质 10、过滤器
● 耐磨耐腐高温合金钢、刚玉等
● 钛合金金属过滤器
7、探头长度
● 有各种标准长度，也可按要求订制
8、安装联接
● 3/2”BSP或NPT
● 也可提供转接法兰，通用法兰标准为DN65
9、校验气孔接口
● 1/8”NPT阴螺纹，配Φ6mm气管
10、过滤器
● 钛合金金属过滤器
ROYTEC6330 技术资料

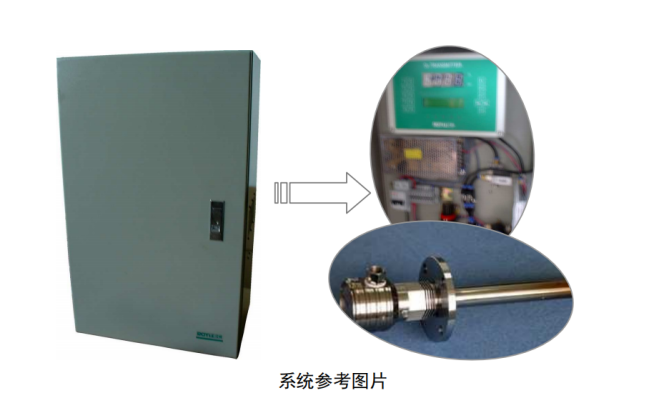

一、ROYTEC6330 系统结构：
ROYTEC6330 分析仪配套的传感器可以在线监测锅炉、熔炉、窑炉燃烧时或燃烧后气体中氧 气及一氧化碳的含量。系统是由安装在烟气道内的探头、现场就地安装的分析仪、及它们之间的连 接电缆、连接气缆组成。
二、技术参数
型 号: ROYTEC6330
环境温度： 0℃─+50℃
尺 寸： 240×210×160mm(高×宽×厚)
重 量： 约 8Kg
电气连接： 接线端子
电 源： 220V/50Hz
功 耗： 100－150VA
测量范围： 0－100％O2 ，0—10000ppmCO
输出信号： 4－20mA 或 0- 10mA, 线性负载 600 欧姆
显 示： 两行英文数字显示
基本误差： 氧量为测量值的±1％，一氧化碳为+/-10ppm（实验室条件）。
响应时间： 氧量<3 秒，一氧化碳<6 秒。
LED 显示： 报警、选择测量范围，改变测量范围，编程状态，参数显示状态。

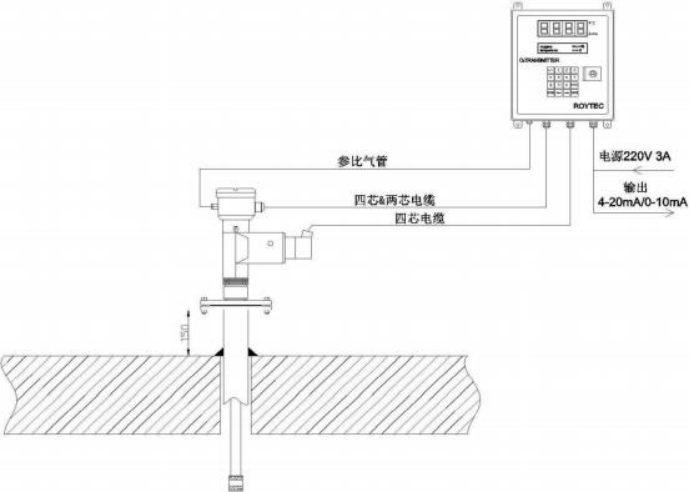

三、安装示意图
