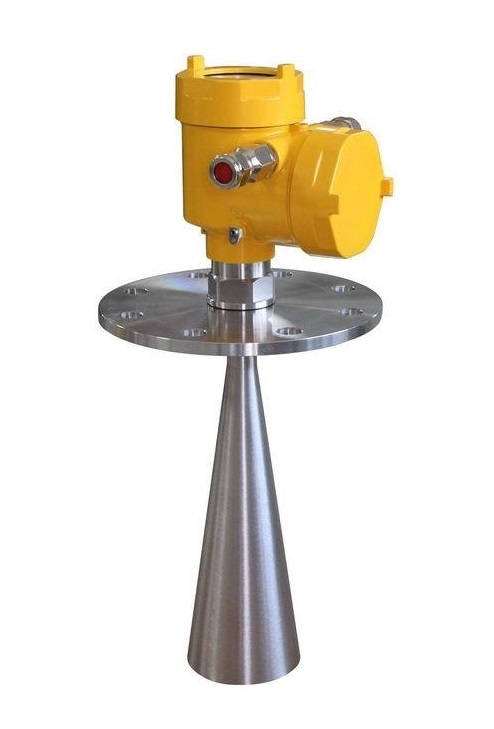

TA-50DMSL 高频智能雷达物位计

一、概述及原理

       雷达物位计因其特殊的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量 , 其稳定和准确 的表现也同样体现在复杂的测量环境下。输出双路 4 ~ 20mA 信号可以提供远端控制 , 采用了独特的微波技术和 回波处理技术以适应各种工况。脉冲的工作方式可测小介电常数介质， 并安全适用于各种金属， 非金属容器内 , 对人体及环境无伤害。该产品适用于高温 (300℃ )、高压、真空、高粉尘及挥发性气体等恶劣环境。可对不同 料位进行不接触连续测量。该仪器主要技术指标达到或优于国内外同类产品，且安装调试简便，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

      TA-50DM 高频雷达式物位测量仪表，输出双路4 ~ 20mA 模拟信号，测量最大距离可达70米。天线被进 一 步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于如 : 反应釜或固 体料 仓等非常复杂的测量条件。高频微波脉冲发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天 线系统接收 , 并将其传输给电子线路部分自动转 换成物位信号。( 因为微波传播速度极快，电磁波 到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的 )

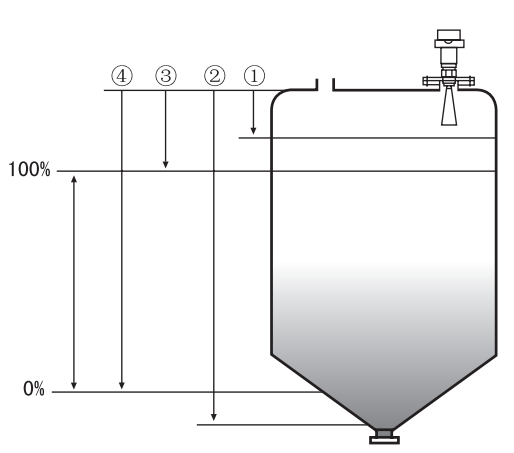

  ① 盲区范围 ② 量程设定 ③ 高位调整 ④ 低位调整

测量的基准面是 : 螺纹底面或法兰的密封面

注 : 使用雷达物位计时，务必保证最高料位不能进入测量盲区 ( 图中①所示区域 )

二、特 点

      雷达物位计采用了高达80GHz的发射频率，因而具有:波束角小,能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性;天线尺寸小，便于安装和加装防尘罩等天线防护装置,测量盲区更小，对于小罐测量也会取得良好的效果;波长更短，对小颗粒物质的料位测量更适合

      采用了先进的微处理器和独特的EchoDiscovery回波处理技术，雷达物位计可以应用于各种复杂工况

      采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害
